PAC360 Génie Climatique Mobile
Accueil › Calcul Express : Aéraulique (Gainable & DTU 68.3)
Outil de Calcul Express Autonome

Conçu pour dimensionner en 1 minute chrono au comptoir distributeur vos gaines, diffuseurs et vitesses d'air acoustiques.

Besoin du rapport complet 4 pages ? Voir le Tunnel 9 Étapes
Acoustique & Confort Conforme DTU 68.3

Calcul Express : Aéraulique
qui élimine les sifflements d'air.

Le bruit dans les gaines est le premier motif de litige client. PAC360 calcule la vitesse de passage de l'air en temps réel (m/s) et applique automatiquement les seuils acoustiques réglementaires du DTU 68.3.

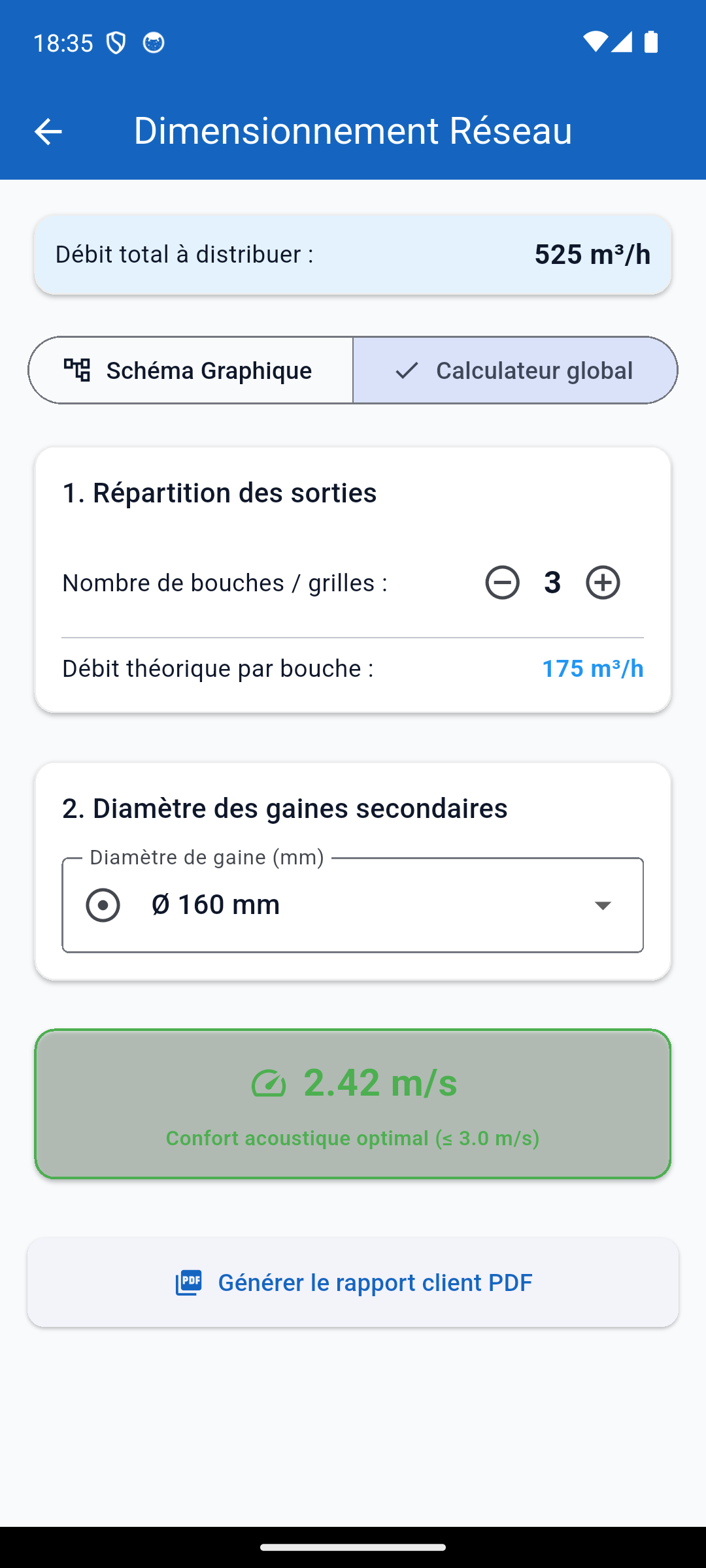

Outil Dimensionnement Réseau PAC360

Dimensionnement Réseau & Gaines

Ajustement du nombre de sorties, diamètre de gaine (Ø 125, 160, 200 mm) et calcul instantané de la vitesse en m/s.

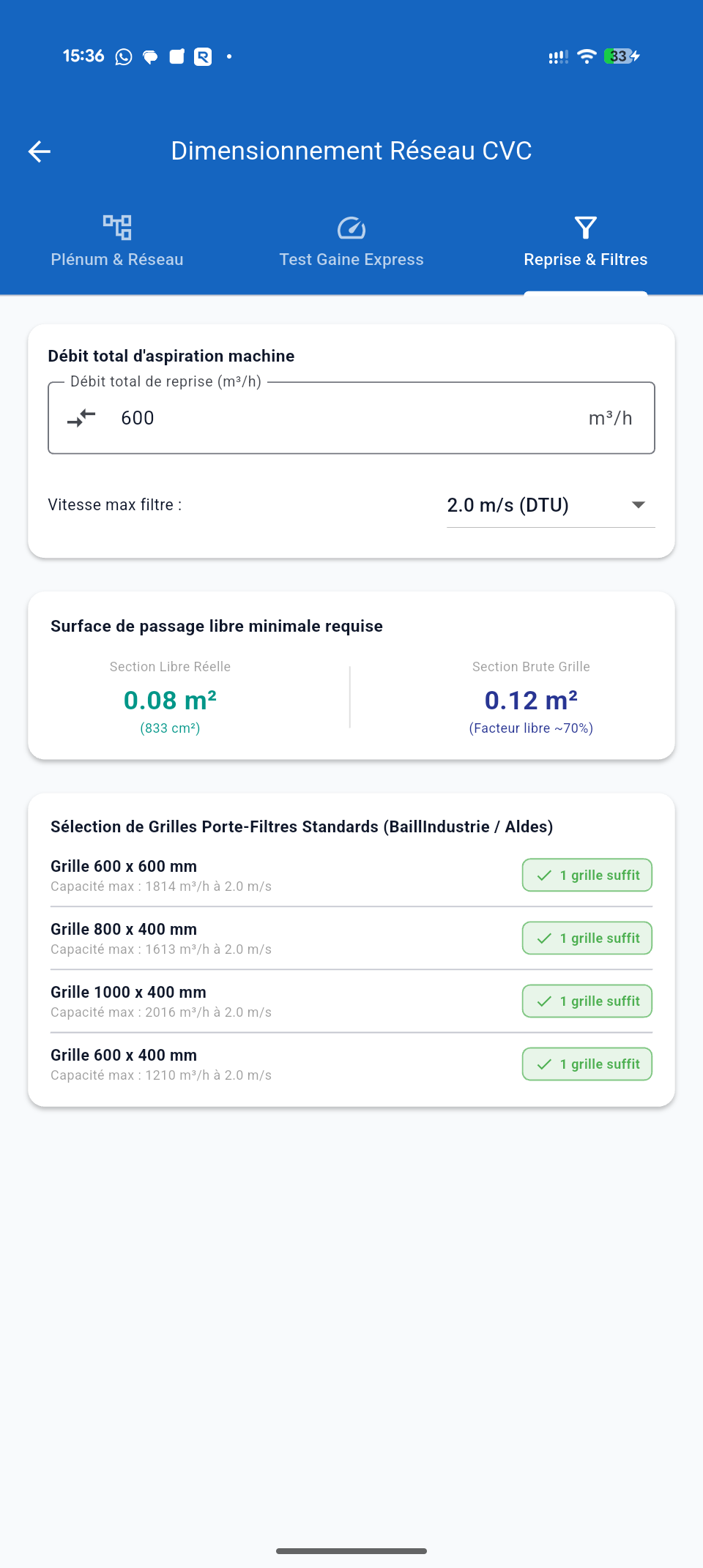

Reprise d'Air PAC360

Reprise d'Air & Grilles Porte-Filtres

Calcul de la surface libre filtrante pour garantir une vitesse ≤ 2.0 m/s et éviter l'encrassement prématuré.

360

EXEMPLE DE SYNTHÈSE AÉRAULIQUE OFFICIELLE

Rapport Conforme DTU 68.3 & Norme EN 12831 | Villa Dupont (5 pièces traitées)

✓ ÉQUILIBRAGE VALIDÉ Ouvrir Spécimen PDF
Pièce Débit Ø Gaine Vitesse Acoustique Statut
Grand Séjour & Cuisine (52 m²) 620 m³/h Ø 200 mm 2,74 m/s Effet Coanda optimal (24 dB) Conforme
Suite Parentale (19.5 m²) 210 m³/h Ø 160 mm 2,89 m/s Silencieux nuit (22 dB) Conforme
Chambre 2 (14 m²) 150 m³/h Ø 160 mm 2,07 m/s Ultra-silencieux (19.5 dB) Conforme
Chambre 3 / Bureau (13.5 m²) 145 m³/h Ø 160 mm 2,00 m/s Ultra-silencieux (19.0 dB) Conforme

Cette note technique PDF certifiée A4 est directement exploitable pour commande grossiste ou remise client.
